ZX7126鉆銑床在原有小型zx50c鉆銑床基礎上對動力頭，床身，工作臺、滑塊進行加大加強。采用矩形導軌強度高，
可加工精細類工件對銑中小型工件具有良好的銑切效果。與眾多鉆銑床相比，對銑切中小工件是性價比最高的鉆銑床。
1工作臺可縱、橫向移動，
2.底座為整體鑄件，加工工件更穩定，精度更高！
3.具有鉆、銑、鏜、磨、攻絲等多種切削功能機床。
4.主軸箱可垂直平面內左右回轉90"，
5.工作臺可在水平面內左右回轉45"
6.工作臺可縱向自動走刀，提高加工效率

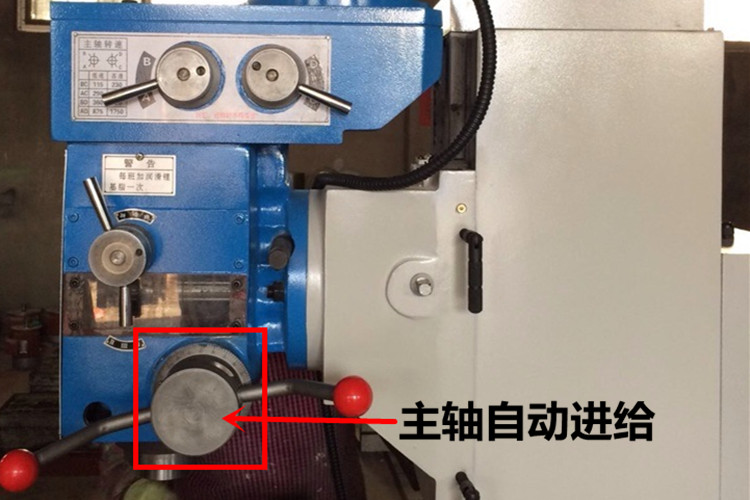

7.主軸可自動走刀

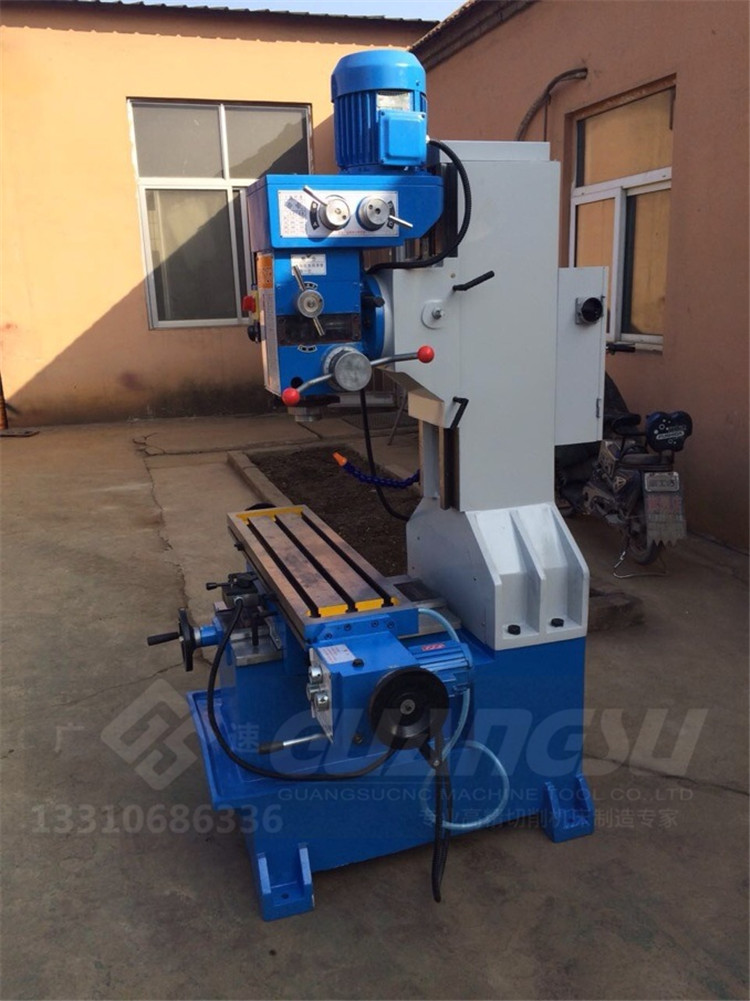

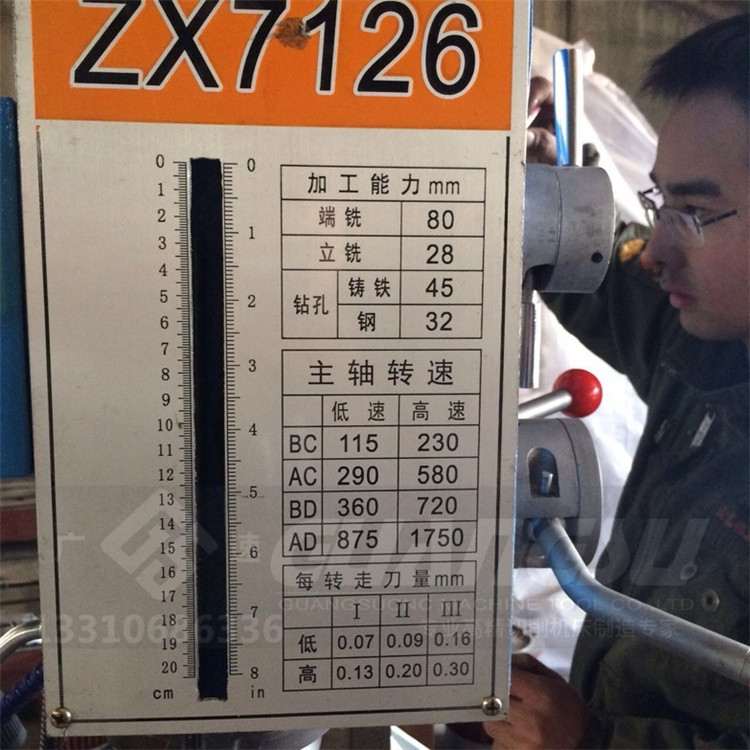

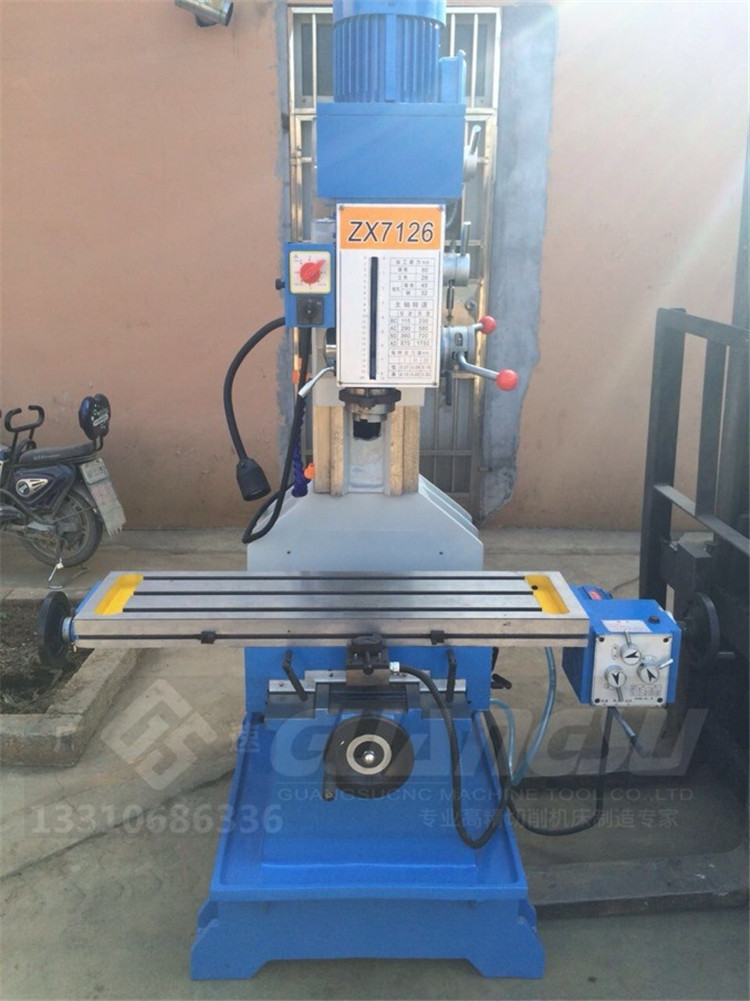

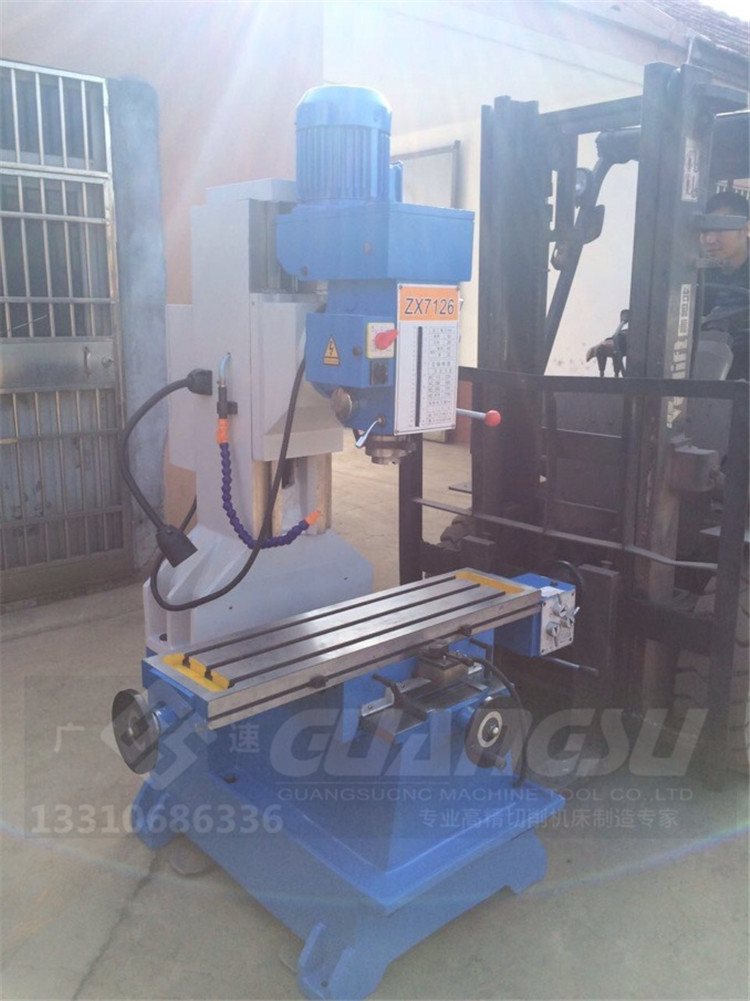

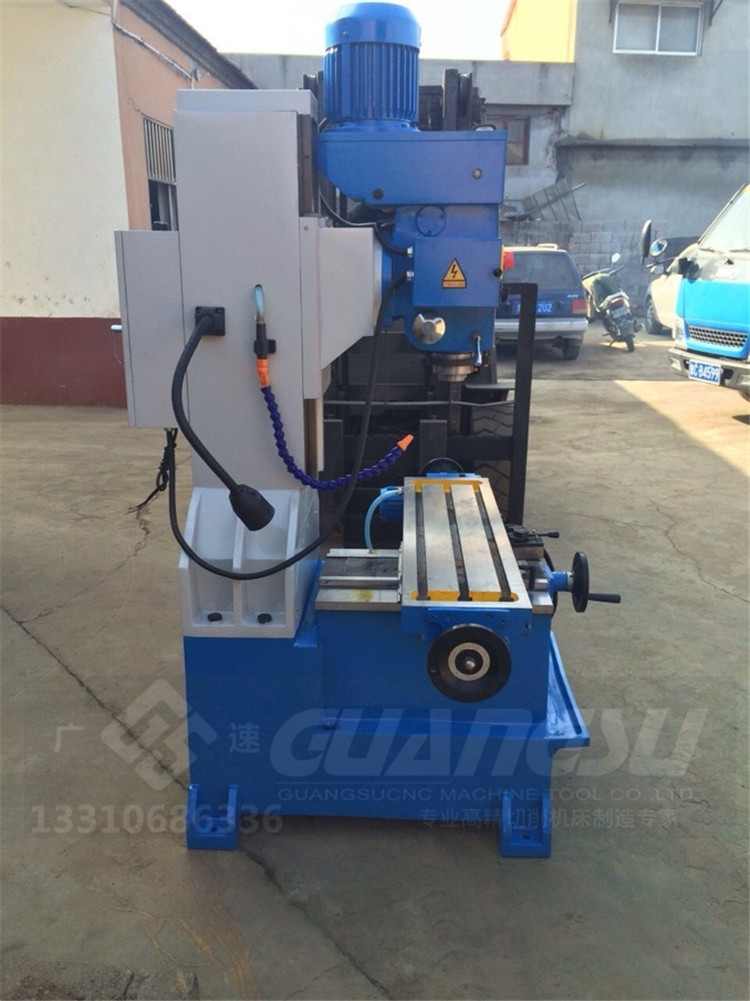

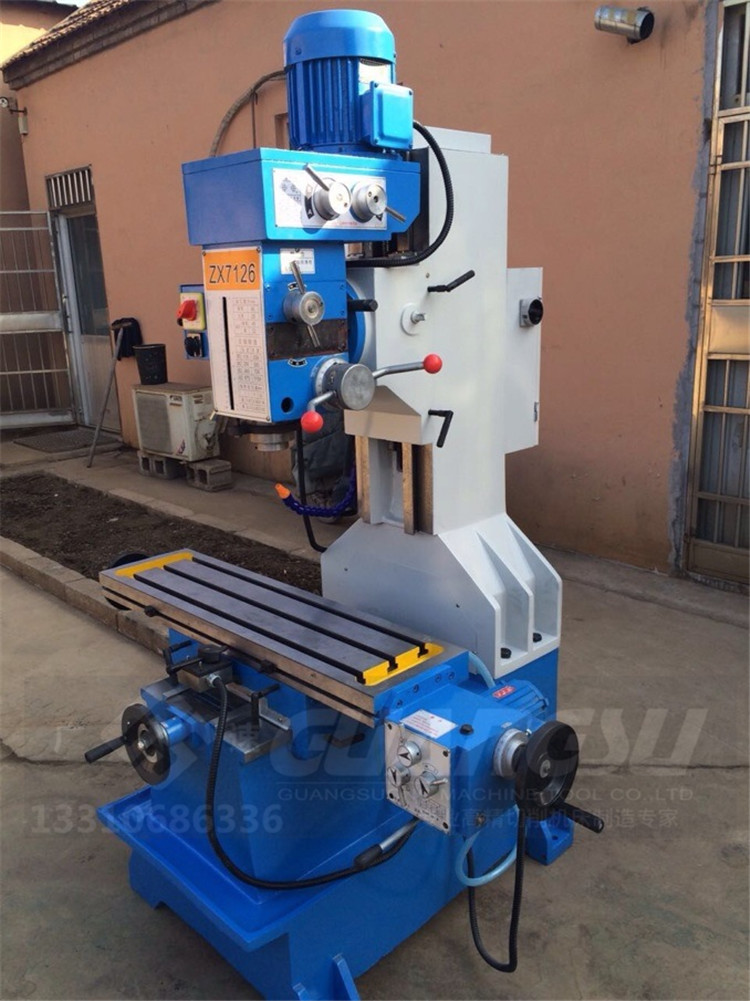

ZX7126鉆銑床實地拍攝照片

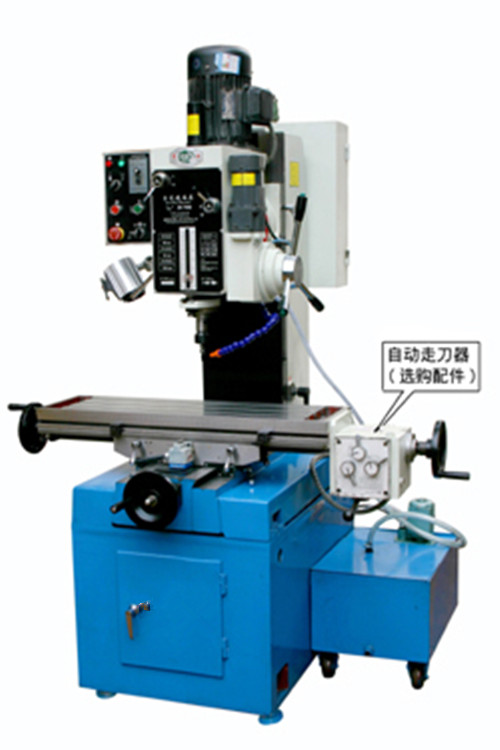

ZX7126自動走刀型鉆銑床
|
主要技術參數
|
7126
|
|
鉆孔最大直徑
|
鋼45/鑄鐵50
|
|
端銑最大寬度mm
|
120
|
|
立銑最大直徑mm
|
40
|
|
鏜孔最大直徑mm
|
120
|
|
最大攻絲直徑mm
|
M30
|
|
最大平磨砂輪直徑mm
|
150
|
|
主軸端面至工作臺距離mm
|
38-430
|
|
主軸轉速范圍r.p.m
|
110---1750
|
|
主軸行程mm
|
120
|
|
工作臺尺寸mm
|
1000-260
|
|
工作臺行程mm
|
460-320
|
|
外形尺寸mm
|
1200-980-1150
|
|
電機功率kw
|
2.2
|
|
機床重量kg
|
1000/1100
|
|
|
鉆銑床用途
適用于各種中小型零件加工，特別是有色金屬材料；塑料；尼龍的切削，具有結構簡單，操作靈活等優點， 廣泛用于單件或是成批的機械制造；儀表工業；建筑裝飾和修配部門。 鉆銑床是一種中小型通用金屬切削 機床，即能臥銑，又能立銑。它適用于鉆、擴、鉸、鏜、孔加工；如用圓片銑床、角度銑刀、形成銑刀及 端面銑刀，能銑削平面、斜面、垂直面和溝槽等。裝上附件立銑頭后，可作為多方向的銑削工作。在裝上 附件分度頭后，可作摸數m=3毫米以下的直齒、錐齒輪及螺旋齒等的銑削工作。由于本機床應用廣泛，故 適合一般修理與工具車間；單件或小批生產車間使用為宜。
本機床結構是由床身、底座、三角體、工作臺和滑座、滑臂回轉座、銑頭、冷卻及潤滑、電器系統等九個 主要部件組成
床身裝在底座上，床身下腹內裝主電機。通過一對三角皮帶輪傳給I軸進入床身齒輪箱，經過六對齒輪傳動 給主軸，主軸前端為莫氏4號錐孔。即可裝置端銑刀柄，亦可裝置刀桿，長刀桿另一頭支承在掛架的軸承孔 內，刀桿支架則裝在滑臂的燕尾導軌上。
鉆銑床主要產地
1. 山東滕州 （全國80%鉆銑床出自滕州，其型號較多，價格便宜，以中小型機床為主）
2. 遼寧沈陽 （主要以數控鉆銑大中型機床為主）
3. 中國臺灣 （以高精度的炮塔銑頭聞名全國）
4. 浙江杭州 （以小型鉆銑床為主）
鉆銑床主要型號
圓形立柱型：ZX20； ZXTM40；ZX7016； ZX7025；ZX7032
方形立柱型：ZX30 ； ZX50F；ZX50C
萬能升降型：ZX6350；ZX7550；ZX6350
鉆銑床的日常保養
1、清洗機床外表及死角，拆洗各罩蓋，要求內外清潔、無銹蝕、無黃袍，漆見本色鐵見光。 清洗導軌面及清除工作臺面毛刺。檢查補齊螺釘、手球、手板，檢查各手柄靈活可靠性。
2、主軸進刀箱保養：檢查油質，保持良好，油量符合要求。清除主軸錐孔毛刺。清洗液壓變 速系統、濾油網，調整油壓。
3、鉆銑床搖臂及升降夾緊機構檢查：檢查調整升降機構和夾緊機構達到靈敏可靠。
4、鉆銑床潤滑系統檢查：清洗油氈，要求油杯齊全、油路暢通，油窗明亮。
5、鉆銑床冷卻系統檢查：清洗冷卻泵、過濾器及冷卻液槽。檢查冷卻液管路，要求無漏水現象。
6、鉆銑床電器系統檢查：清掃電機及電器箱內外塵土。關閉電源,打開電器門蓋,檢查電器接頭和 電器元件是否有松動、老化。檢查限位開關是否工作正常。開門斷電是否起到作用。檢查液壓系 統是否正常，有無漏油現象。各電器控制開關是否正常
